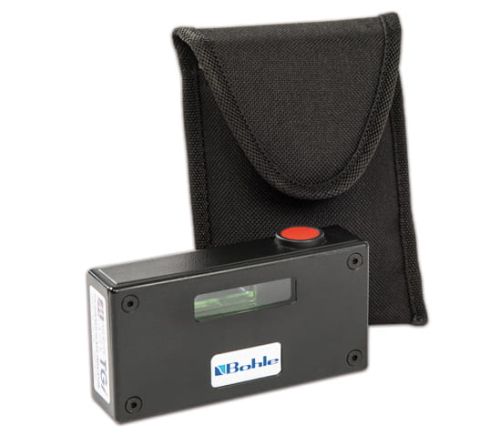

Detektor do szkła hartowanego Merlin TGI

Detektor Merlin TGI pozwala określić w krótkim czasie czy szkło jest hartowane, czy nie. Działa również z szybami zespolonymi. Urządzenie jest dostarczane wraz z etui i ładowarką. Przyrząd został wyposażony w akumulator.

Instrukcja obsługi detektora do szkła hartowanego Merlin TGI:

Szyba pojedyncza: dwie pionowe linie     Szyba podwójna: cztery pionowe linie

Przykład pierwszy: szyba pojedyncza
Linia A – reprezentuje powierzchnię od strony przyrządu
Linia B – reprezentuje drugą powierzchnię
W celu sprawdzenia czy szkło jest hartowane czy nie wystarczy przyłożyć urządzenie do powierzchni i obserwować pojawiające się na wyświetlaczu linie.

Jeśli linie zachowują ten sam kolor to oznacza, że szkło nie jest hartowane.
Jeśli linia B zmienia kolor – oznacza to, że szkło jest hartowane.

Przykład drugi: szyba podwójna

Linia A – reprezentuje powierzchnię od strony przyrządu
Linia B – reprezentuje drugą powierzchnię
Linia C – reprezentuje wewnętrzną powierzchnię drugiej tafli.
Linia D – reprezentuje zewnętrzną powierzchnię drugiej tafli

W celu sprawdzenia czy szkło jest hartowane czy nie wystarczy przyłożyć urządzenie do powierzchni i obserwować pojawiające się na wyświetlaczu linie.

Jeśli linie zachowują ten sam kolor – oznacza, że szkło nie jest hartowane.

Pierwsza tafla (linie A i B)
Jeśli linie A i B zachowują ten sam kolor – oznacza, że szkło w pierwszej tafli nie jest hartowane.
Jeśli linia B zmienia kolor – oznacza to, że szkło jest hartowane.

Druga tafla (linie C i D)
Jeśli linie C i D zachowują ten sam kolor – oznacza, że szkło w drugiej tafli nie jest hartowane.
Jeśli linie C i D zmieniają kolor, ale jednakowo – oznacza, że szkło w drugiej tafli także nie jest hartowane.
Jeśli linia C zachowuje kolor, a linia D zmienia – oznacza to, że szkło w drugiej tafli jest hartowane.
Jeśli linia C zmienia kolor, lecz linia D zmienia kolor niezależnie (inny) – oznacza to, że szkło  w drugiej tafli także jest hartowane.

Można posługiwać się urządzeniem (o ile to możliwe) po obu stronach podwójnego szklenia.
Wówczas korzystamy z odczytów pierwszych linii dla każdej ze stron.

3. Szkło pojedyncze – normalne

4. Szkło pojedyncze – hartowane

5. Szklenie podwójne – obie tafle normalne

6. Szklenie podwójne – pierwsza tafla normalna, druga tafla hartowana

7. Szklenie podwójne – pierwsza tafla  hartowana, druga tafla normalna

8. Szklenie podwójne – obie tafle hartowane

Akcesoria wymienne:

• Ładowarka akumulatorów do Merlin TGI (do BO 5164601)



Kod producenta: 5164601

Producent: Bohle
