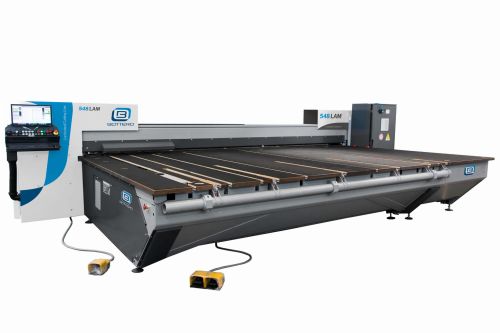

Stół do rozkroju szkła laminowanego 548 LAM Bottero

Dostępność: 0
Cena: 0,01 zł 0.01
bez kosztów dostawy
ilość szt.

towar niedostępny

dodaj do przechowalni
Ocena: 0
Producent: Bottero
Kod produktu: 548 LAM

Opis

Stół do cięcia szkła laminowanego 548 LAM Bottero



Nowy model serii Lamilinea, 548 LAM jest produktem długiego doświadczenia Bottero w dziedzinie cięcia szkła laminowanego oraz  efektem ulepszeń i rozwiązań technicznych produktów Bottero.



Specyfikacja techniczna:

Prędkość cięcia: 140 m/min
Maks. cięcie: 3800 mm| 4950 mm| 6100 mm
Min. cięcie: 150 mm
Minimalna grubość szkła: 2 ÷ 0,38 PVB ÷ 2 mm
Grubość szkła: 8 ÷ 4,56 PVB ÷ 8 mm
Opcjonalna grubość szkła: 12 ÷ 2,28 PVB ÷ 12 mm
Nośność ramion rozładowczych: 700 Kg
Dokładność: +/- 0,5 mm
Wysokość robocza: 930 +/- 20 mm
Prędkość szlifowania z opcją usuwania Low-E: 140 m/min



System cięcia:

W stole 548 LAM cięcie wykonuje się za pomocą dwóch niezależnych głowic tnących, ze stalowymi kółkami HSS. Maszyna może osiągnąć maksymalną prędkość cięcia 140 m / min. Niezrównana jakość cięcia. Cykl cięcia, łamania i separacji w pełni sterowany NC (cykl TTS®). 8 osi NC dla pełnej kontroli każdej funkcji. Wózki tnące poruszają się po precyzyjnych prowadnicach, aby zapewnić maksymalną precyzję cięcia. Pojedyncze jednostki wózków z odlewanego aluminium składają się z:

  • Tarczy usuwającej Low-e
  • Zacisków do obrotu płyty
  • Kół łamiących
  • Systemu grzewczego



Łamanie szkła:

Łamanie dolnej powierzchni szkła odbywa się za pomocą koła na górnym moście. Wybicie górnej powierzchni szkła odbywa się za pomocą łamacza od 150 mm. Wyłamanie marginesu (od 20 do 150 mm) zapewniają podwójne koła zamontowane na wózkach. Dzięki wytrzymałemu pneumatycznemu urządzeniu mocującemu, które gwarantuje równomierny rozkład ciśnienia na każdym rozmiarze szkła, jakość łamania jest doskonała.



Automatyczny obrót tafli:

Panel rotacyjny jest opatentowanym urządzeniem do w pełni automatycznego obracania i pozycjonowania tafli szkła. Obsługiwane za pomocą dwóch kontrolowanych programowo urządzeń, ustawiają szkło we właściwej pozycji do operacji cięcia.



Ramiona rozładowcze:

Rozładunek szkła jest całkowicie automatyczny z opcją „automatyczne ramiona rozładowcze”. Rozładunek tafli o wymiarach do 1070 x 1000 mm i grubości do 6 + 6 mm jest wykonywany przez uchwyty pośrednie. Rozładunek szkła o wymiarach 1070 x 1000 mm odbywa się za pomocą zwykłych uchwytów. System bezpieczeństwa zapobiega ingerencji w strefę przenoszenia szkła, zapewniając całkowitą ochronę operatora.



Opti software:

Wbudowane oprogramowanie Bottero RE-OPTI w celu maksymalizacji produktywności procesu. Optymalizacja automatycznych cięć ukośnych.



Zintegrowana linia  695HPS + 548LAM + 363BCS + Robot Unloading:



Linia 363 BCS + 548LAM:



Linia 363BCS+ 548LAM – PPL Labelling (etykiety) + XY:



548LAM – Lam Shape:



Producent: Bottero
